Descriere

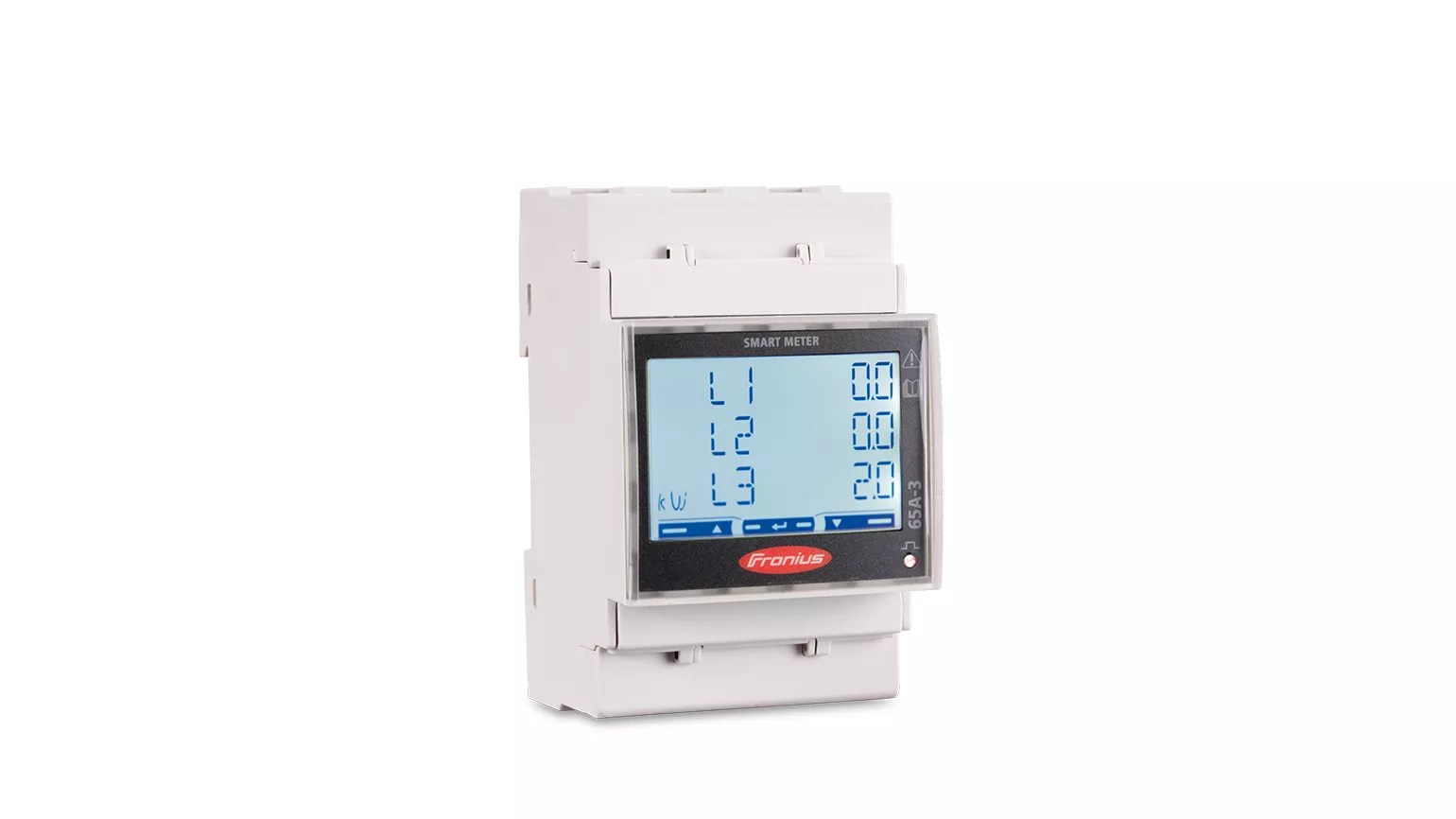

TS 65A-3 este un contor trifazat pentru rețele 2PN, 3P și 3PN, cu tensiune nominală 208–400 V, domeniu de tensiune –20…+20 % și frecvență 45–65 Hz. Curentul maxim măsurat direct este 3 × 65 A. Secțiunea admisă pentru conductoarele de putere și de nul este 1–16 mm², iar pentru liniile CT și de comunicație 0,05–1,5 mm².
Puterea consumată este ≤1 W, curentul de pornire 20 mA. Clasa de precizie este 1, energia activă este încadrată în clasa 1 / clasa B conform EN 62053-21 / EN 50470-3, iar energia reactivă în clasa 2 (EN 62053-23). Supracurentul de scurtă durată este 1.950 A timp de 10 ms.
Carcasa are 3 module DIN 43880, cu montaj pe șină DIN, grad de protecție IP51 frontal și IP20 la borne. Domeniul de temperatură este –25…+65 °C. Dimensiunile sunt 91,5 × 53,8 × 63,0 mm, greutatea 240 g. Afișajul este touchscreen cu 3 × 8 cifre, comun seriilor TS. Interfața către invertor este Modbus RTU (RS485). Ca și la celelalte TS, se pot utiliza transformatoare de curent externe cu secundar 5 A (seria CT A) pentru curenți mai mari, însă pentru aplicația tipică până la 65 A se folosește măsurarea directă.
Nota:
Montajul și punerea în funcțiune a sistemelor fotovoltaice – încadrate ca instalații electrice de joasă tensiune aferente clădirilor – se execută exclusiv cu respectarea Normativului I7/2011 și a celorlalte reglementări tehnice aplicabile. Lucrările pot fi realizate numai de operatori economici atestați ANRE pentru proiectare/executare și de electricieni autorizați ANRE cu autorizații valabile, sub responsabilitatea tehnică a acestora. Beneficiarul va contracta doar entități înscrise în registrele ANRE și va solicita documentația de conformitate și recepție la finalul lucrărilor.
