Descriere

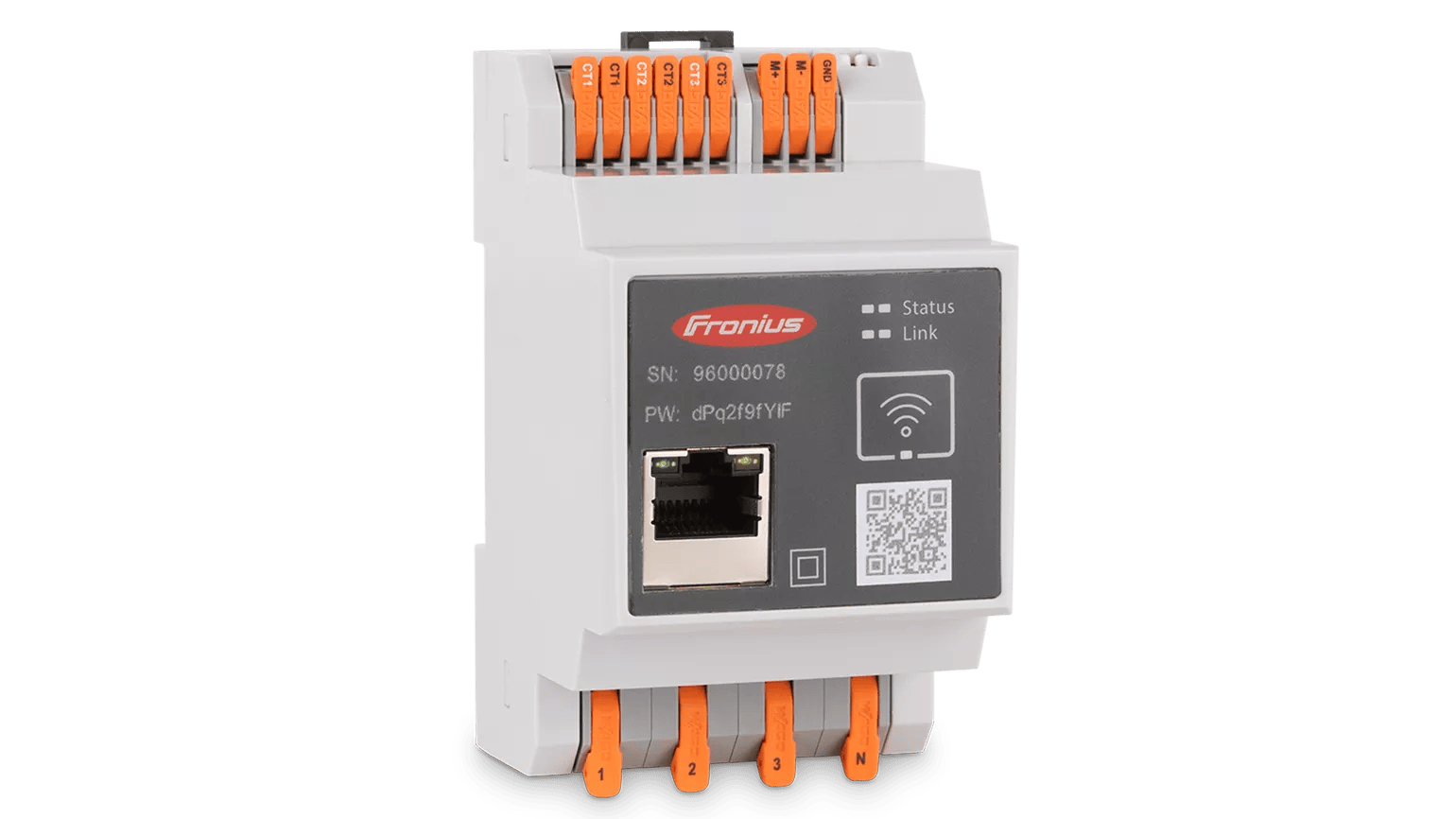

Fronius Smart Meter IP este un contor trifazat cu capabilități mono și bifazate, pentru rețele 1PN, 2PN și 3PN, cu tensiune nominală 100–240 V, respectiv 3 × 208–480 V, și frecvență nominală 50–60 Hz. Domeniul de tensiune admis este –10 % până la +10 %. Curentul maxim măsurabil, prin TC cu ieșire 333 mV, este 3 × 5.000 A.
Secțiunea admisă pentru conductoarele de putere și de nul este 1,5–4 mm², iar pentru liniile CT și de comunicație 0,25–2,5 mm². Consumul propriu este 2 W, cu un curent de pornire de 20 mA (maxim 30 mA). Clasa de precizie este 1, energia activă fiind încadrată atât în Class 1 (EN 62053-21), cât și în Class B (EN 50470-3), iar energia reactivă în Class 2 (EN 62053-23). Contorul suportă un supracurent scurt de 3 × Imax pe durata a 20 s.
Montajul se face în interior, pe șină DIN, în carcasă de 3 module DIN 43880. Gradul de protecție este IP20 pentru cadrul frontal și IP30 pentru borne. Domeniul de temperatură de lucru este –25…+55 °C. Dimensiunile sunt 90 × 53 × 58 mm, greutatea 132 g.
Interfața de comunicație către invertoare este Modbus RTU (RS485), dar în plus există Modbus TCP prin LAN și WiFi integrate, ceea ce permite conectare directă la rețea fără gateway suplimentar. Pentru măsurarea curenților, se folosesc exclusiv transformatoare de curent cu ieșire de tensiune 333 mV, cu curent primar 1–5.000 A (seria Fronius Smart Meter CT V este proiectată exact pentru acest scop).
Nota:
Montajul și punerea în funcțiune a sistemelor fotovoltaice – încadrate ca instalații electrice de joasă tensiune aferente clădirilor – se execută exclusiv cu respectarea Normativului I7/2011 și a celorlalte reglementări tehnice aplicabile. Lucrările pot fi realizate numai de operatori economici atestați ANRE pentru proiectare/executare și de electricieni autorizați ANRE cu autorizații valabile, sub responsabilitatea tehnică a acestora. Beneficiarul va contracta doar entități înscrise în registrele ANRE și va solicita documentația de conformitate și recepție la finalul lucrărilor.
