Descriere

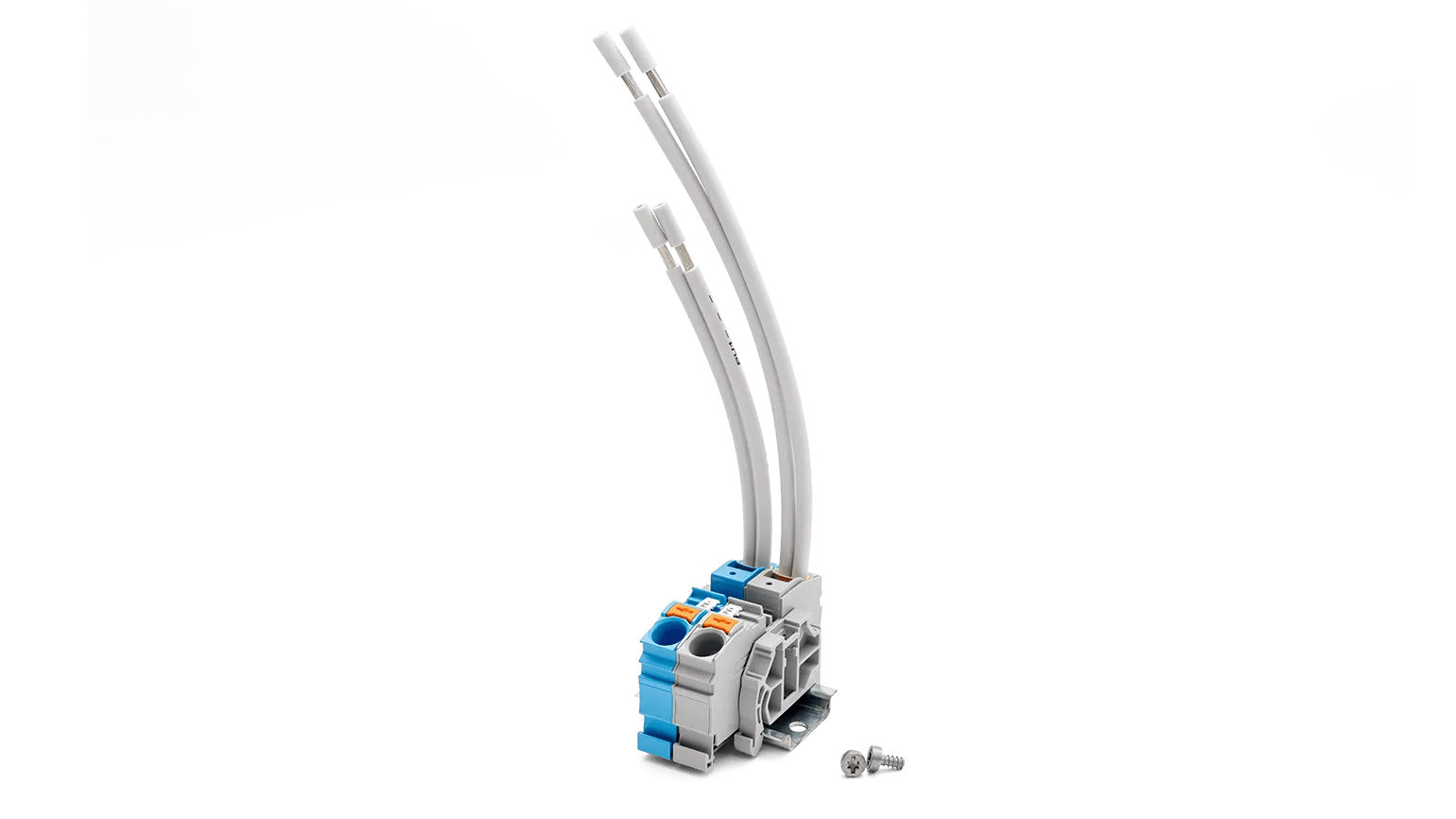

DC Connector Kit GEN24 este un ansamblu de borne și accesorii pentru conectarea cablurilor DC de secțiune mare la intrările de curent continuu ale invertoarelor Fronius GEN24 / GEN24 Plus (Symo GEN24, Primo GEN24 etc.). Funcția lui principală este să permită exploatarea invertorului cu curenți MPP totalizați mai mari decât pragul la care sunt gândite intrările standard cu două stringuri, de exemplu atunci când stringurile sunt paralelizate într-un tablou DC extern, iar către invertor se aduce un singur circuit DC per MPPT.
Kitul este proiectat să accepte cabluri PV de secțiune mare (de ex. 6–25 mm² sau similar – valoarea exactă de completat din datasheet), atât din cupru, cât și din aluminiu, cu condiția folosirii cablurilor fotovoltaice certificate. Construcția borneriei și a elementelor de prindere este dimensionată pentru curenți de ordinul zecilor de amperi (curent maxim admis – de completat conform fișei Fronius), astfel încât pierderile ohmice și încălzirea la punctul de conexiune să rămână în limite sigure.
Mecanic, kitul include blocuri de conexiune cu șurub sau clemă, distanțiere / suporturi și, după caz, presetupe sau indicarea diametrelor admise pentru presetupele din carcasă. Cuplul de strângere recomandat pentru șuruburi este specificat în fișa tehnică și trebuie respectat, pentru a garanta o presiune de contact suficientă între conductor și elementul de bornerie. În funcție de versiune, se precizează și plaja de diametre ale cablului, tipul de izolație acceptat și eventuale cerințe privind tratarea sau sertizarea conductorului (papuci, ferule).
Electric, DC Connector Kit GEN24 este certificat pentru utilizare în circuite DC de până la tensiunea nominală a invertorului (în mod uzual 1.000 V sau 1.100 V DC – valoarea exactă trebuie luată din datasheet), cu respectarea standardelor relevante de conexiune și siguranță (IEC 60999 pentru conexiuni de conductor, eventual referințe UL/CSA). Astfel, se asigură că interfața dintre cablul DC și invertor îndeplinește aceleași cerințe ca restul lanțului fotovoltaic (cabluri, conectori, SPD).
Din perspectiva proiectării, kitul permite arhitecturi în care: mai multe stringuri sunt combinate într-o cutie DC externă, protejate cu siguranțe și SPD-uri, iar invertorul GEN24 este alimentat pe MPPT cu un singur circuit DC de curent mai mare; în lipsa kitului, conectarea acestui cablu la bornele invertorului ar necesita soluții improvizate, cu risc de neconformitate și defect. DC Connector Kit GEN24 asigură astfel o conectare standardizată, reproductibilă, documentată în cataloagele Fronius și ușor de verificat la recepție.
Nota:
Montajul și punerea în funcțiune a sistemelor fotovoltaice – încadrate ca instalații electrice de joasă tensiune aferente clădirilor – se execută exclusiv cu respectarea Normativului I7/2011 și a celorlalte reglementări tehnice aplicabile. Lucrările pot fi realizate numai de operatori economici atestați ANRE pentru proiectare/executare și de electricieni autorizați ANRE cu autorizații valabile, sub responsabilitatea tehnică a acestora. Beneficiarul va contracta doar entități înscrise în registrele ANRE și va solicita documentația de conformitate și recepție la finalul lucrărilor.
